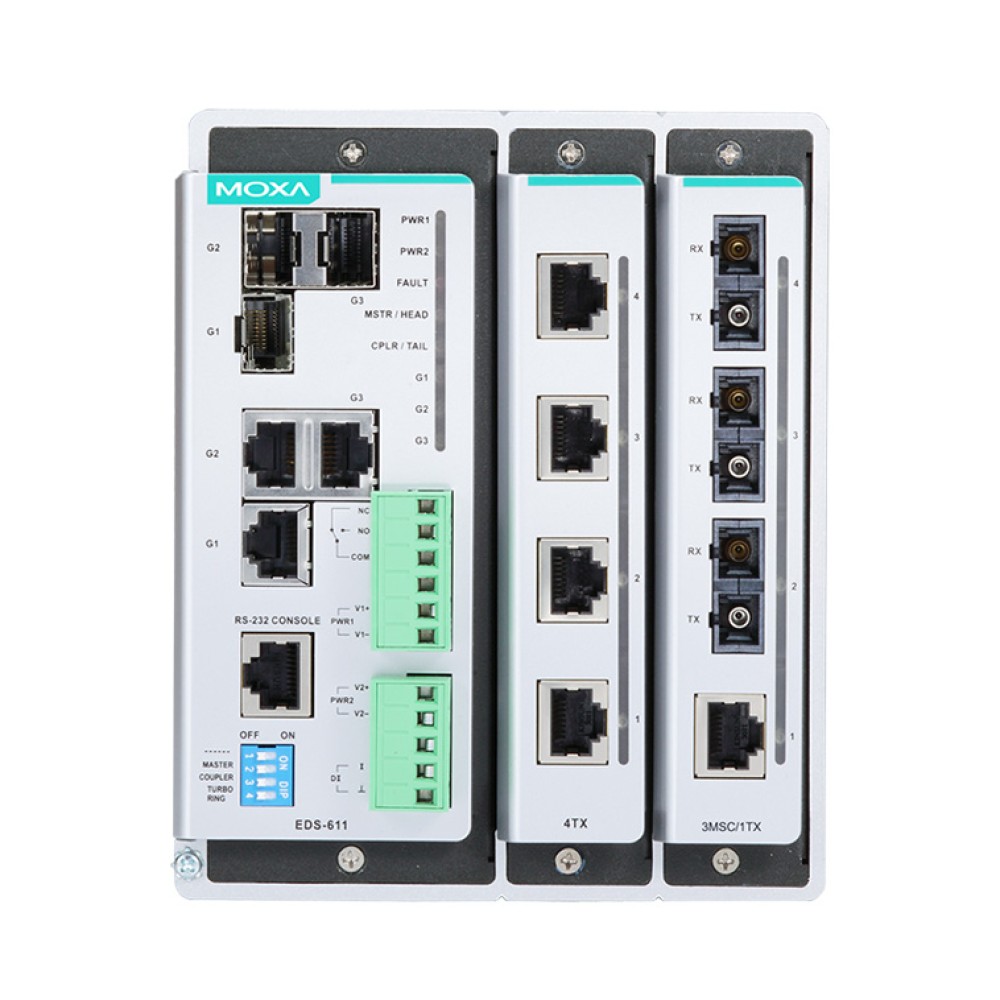

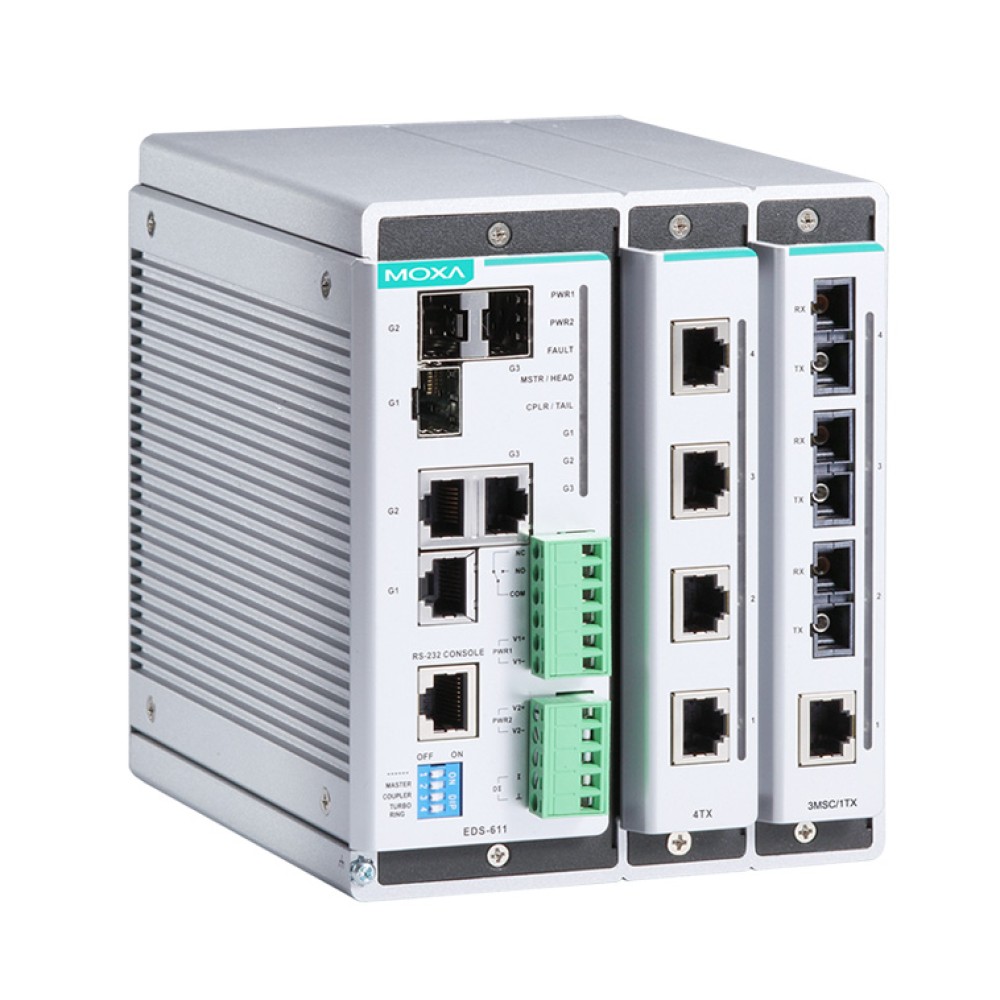

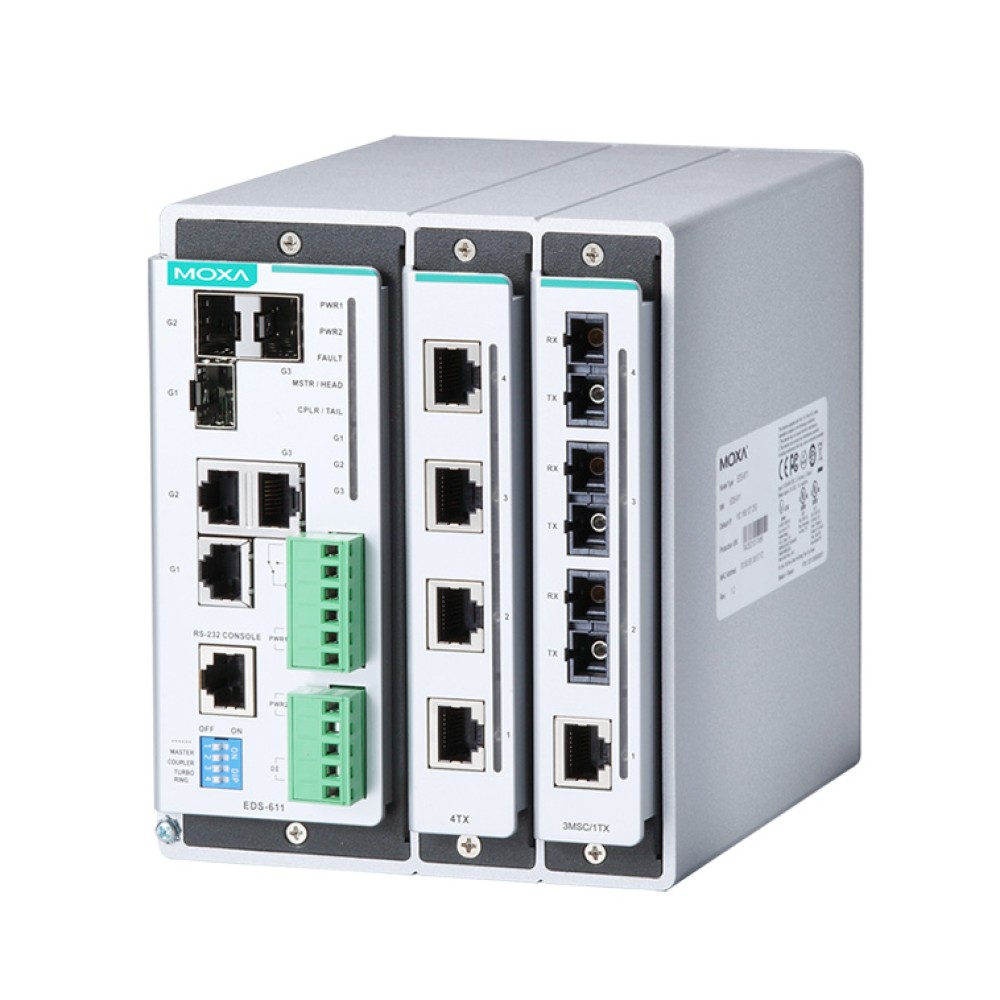

EDS-611
8+3Gポートコンパクトモジュラーマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 連続オペレーションを可能にするホットスワップメディアモジュール
- Turbo ChainおよびTurbo Ring (リカバリタイム<20ms @フルロード), RSTP/STP (IEEE 802.1w/D)
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- 信頼性のあるイベント管理を確実にするSNMPインフォーム
- LLDP自動トポロジデスカバリ
- DHCP Option 82の異なるポリシーによるIPアドレスアサインメント
- IEEE 1588 PTP V2＊(精密時間プロトコル)ネットワークの精密時間同期
- Modbus/TCP 産業用イーサネットプロトコルサポート
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN, IEEE 802.1Q VLAN, GVRPによる容易なネットワーク計画
- QoS (IEEE 802.1p/1Q)およびTOS/DiffServによるデターミニズムの向上
- 最適な帯域幅使用のためのポートトランキング
- SNMPv3, IEEE 802.1X, HTTPS, SSHによるネットワークのセキュリティ強化
- SNMPv1/v2cによる異なるレベルのネットワーク管理
- 効率的なネットワーク監視およびプロアクティブ能力のためのRMON
- 予期できないネットワークステータスを防止する帯域幅管理
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- オンラインデバッギングのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- IPネットワークにセンサおよびアラームを統合するためのデジタル入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
コンパクトで多能なモジュール設計のMoxaのEDS-611シリーズイーサネットスイッチは、ユーザがファイバーおよびカッパーモジュールを組み合わせて様々なオートメーションネットワークに適合できるソリューションを確立するスイッチソリューションを提供します。EDS-611のモジュールデザインは、最大3ギガビットイーサネットポートおよび8ファーストイーサネットポート、高度なTurbo ChainおよびTurbo Ring(リカバリタイム<20ms)技術、RSTP/STP(IEEE 802.1w/D)をインストールすることにより産業イーサネットネットワークの信頼性および可用性を向上することができます。モジュールは、ワイド動作温度-40～75℃をサポートするモデルを提供できます。EDS-611シリーズは、厳しい産業環境に適合できるIEEE1588 PTP、Modbus/TCP、LLDP、DHCP Option 82、SNMPインフォーム、QoS、IGMPスヌーピング、VLAN、IEEE 802.1X、HTTPS、SSH、SNMPv3などの信頼性のあるインテリジェント機能をサポートします。
この製品は、拡張ファーストイーサネットモジュール CM-600シリーズ をサポートします。
| テクノロジ | |
| 規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X)および100Base FX IEEE 802.3ab : 1000BaseT(X) IEEE 802.3z : 1000BaseX IEEE 802.3x : フロー制御 IEEE 802.1D : Spanning Tree Protocol IEEE 802.1w : Rapid STP IEEE 802.1Q : VLANタギング IEEE 802.1p : Class of Service IEEE 802.1X : 認証 IEEE 802.3ad : LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2デバイス, GMRP, GVRP, SNMPv1/v2c/v3, DHCPサーバ/クライアント, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, LLDP, Modbus/TCP, IEEE 1588 PTP, IPv6 |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE 802.3x フロー制御, バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| 最大VLAN利用数 | 64 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| インターフェース | |
| ファーストイーサネット | 2スロット : いかなる4ポートインターフェースモジュールの組合せ可能 10/100BaseT(X)または100BaseFX |
| ギガビットイーサネット | 3 10/100/1000BaseT(X)または100/000BaseSFPスロット |
| アラーム接点 | 1リレイ出力, 電流容量1A @24VDC |
| デジタル入力 | 1 入力同一グランド しかし電気的にアイソレーション
|
| システムLED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, G1, G2, G3 |
| モードLED表示 | 10/100M TPポート用, 100M ファイバーポート用 |
| 電源 | |
| 入力電圧 | 12/24/48VDC, リダンダントデュアル入力 |
| 入力電流 | 0.31A @24V |
| 過電流保護 | 有 |
| 接続 | 1リムーバル5コンタクトおよび 1リムーバル6コンタクトターミナルブロック |
| 可逆極性保護 | 有 |
| メカニカル | |
| ケース | IP30プロテクション |
| 重さ | 2260g |
| サイズ | 124.9×151×157.2mm |
| 取付 | DINレールマウンティング, ウォールマウンティング (オプショナルキット) |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| 安全 | UL508, EN60950-1 |
| EMI | FCC Part 15, EN61000-6-4 |
| EMS | EN61000-6-2 EN61000-4-2 (ESD), level 2 マルチモード/STコネクタ, 他のlevel 3モデル EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 EN61000-4-29 |
| 危険地域 | UL/cUL Class I, Division 2, Groups A, B, C, D; ATEX Zone 2, Ex nC IIC |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| マリタイム | DNV, GL, ABS, LR, NKK |
| 鉄道交通 | EN50121-4 |
| MTBF (meantime between failures) |
時間 : 483,344時間 データベース : Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| EDS-611 | 8+3Gポートコンパクトモジュラーマネージド・イーサネットスイッチ |
|---|
