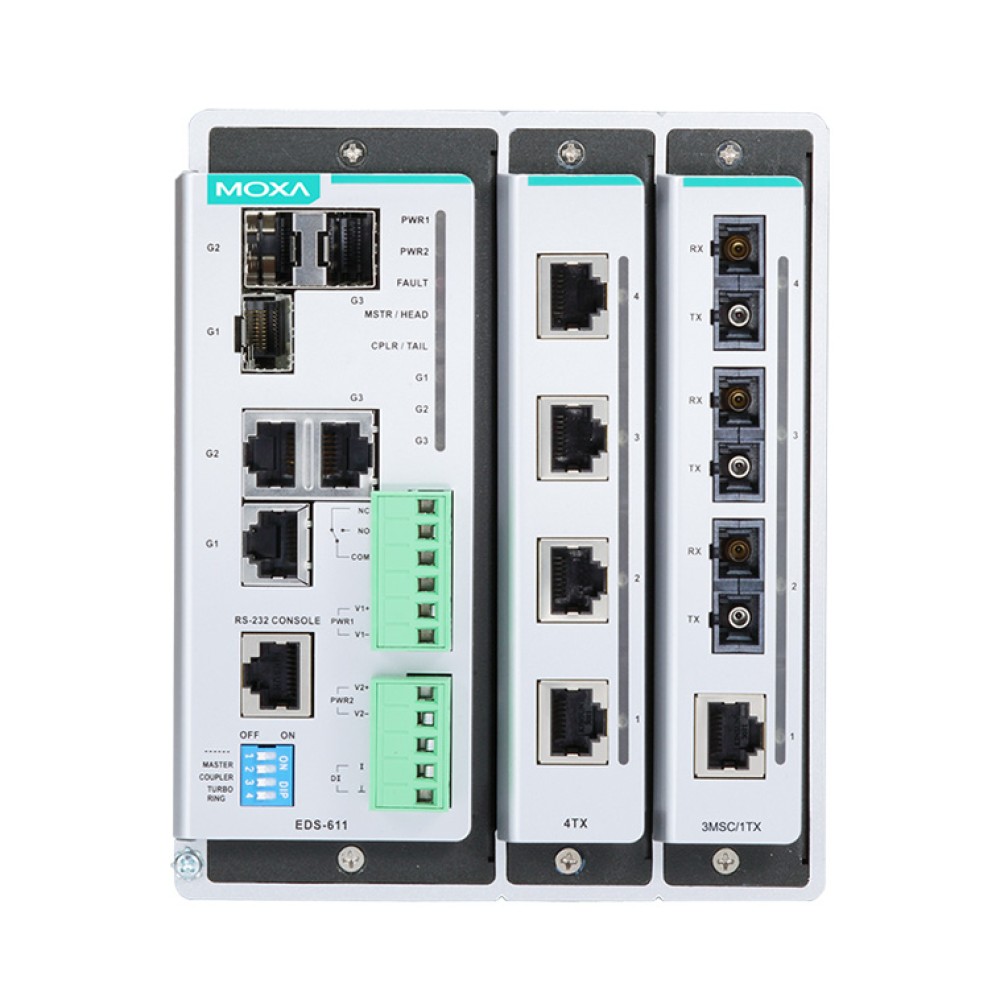

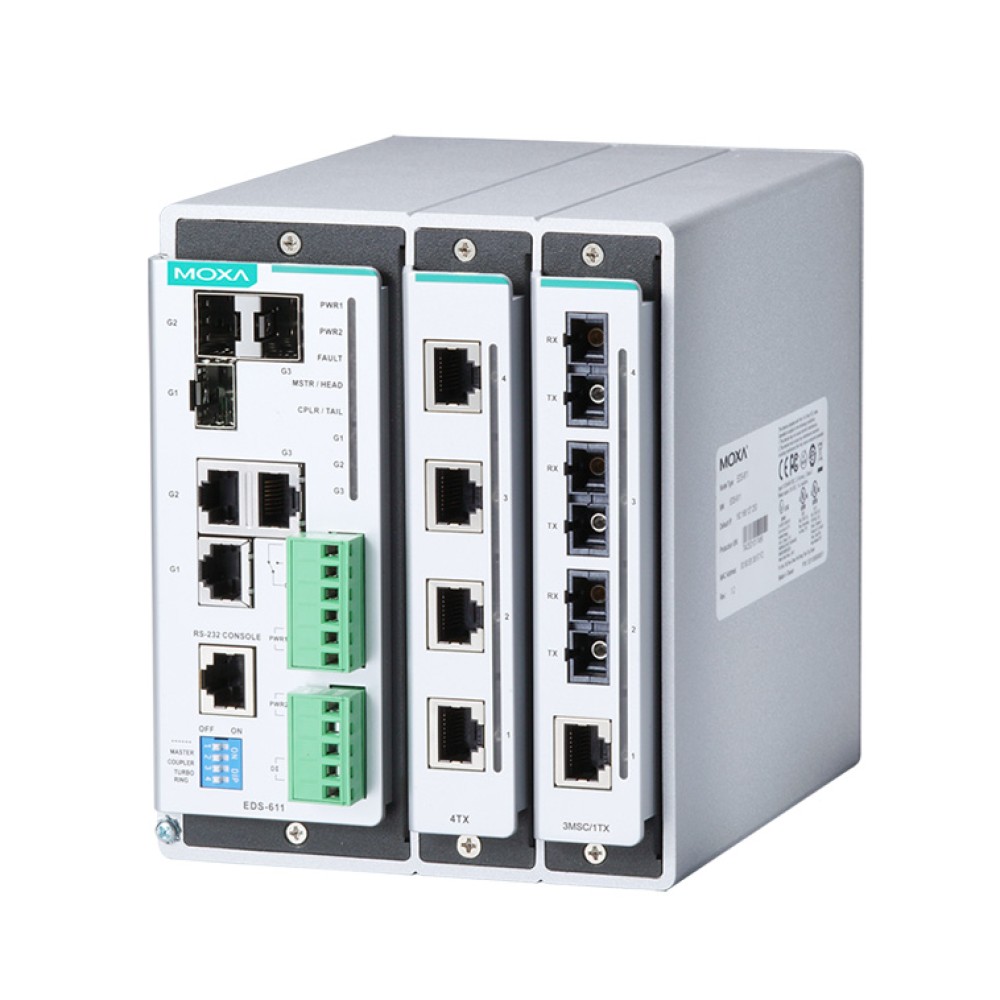

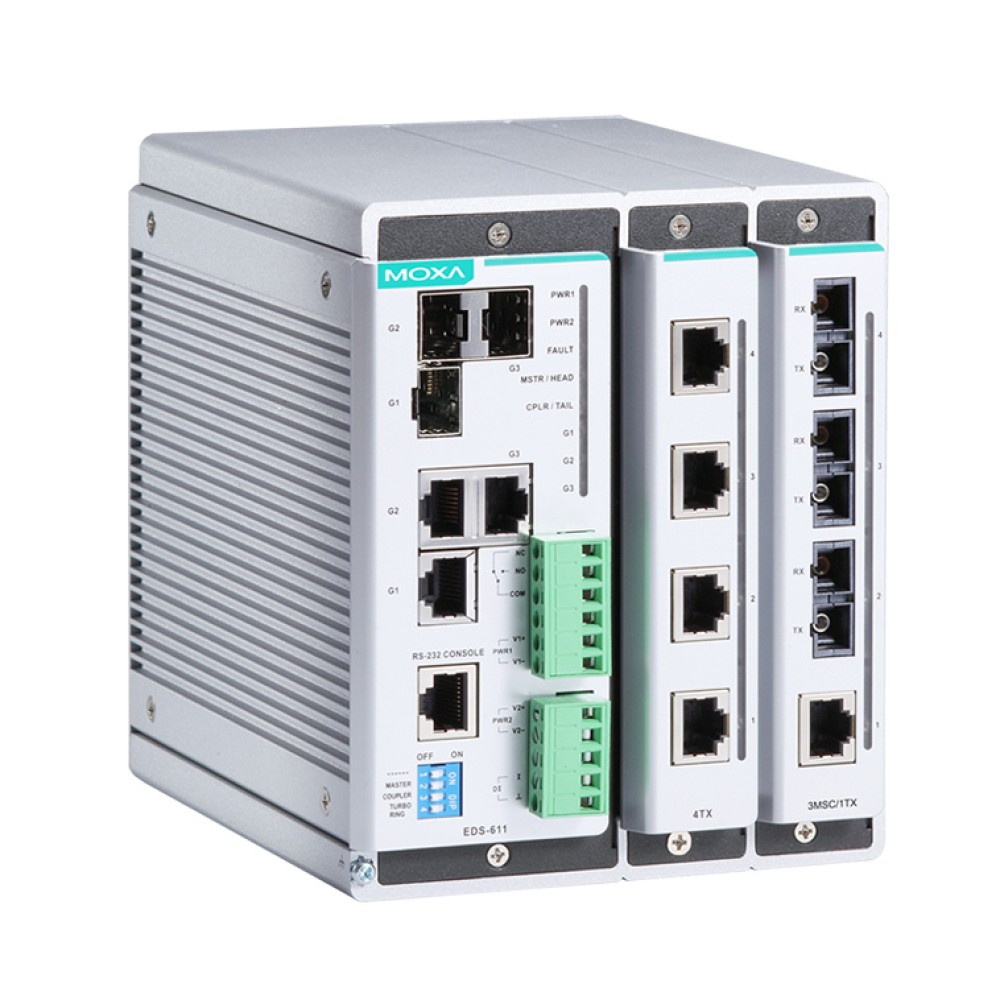

EDS-611-T
8+3Gポート コンパクトモジュラーマネージドイーサネットスイッチ (ワイド温度モデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 連続オペレーションを可能にするホットスワップメディアモジュール
- Turbo ChainおよびTurbo Ring (リカバリタイム < 20ms @ フルロード)、RSTP/STP (IEEE 802.1w/D)
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- 信頼性のあるイベント管理を確実にするSNMPインフォーム
- LLDP自動トポロジデスカバリ
- DHCP Option 82の異なるポリシーによるIPアドレスアサインメント
- IEEE 1588 PTP V2* (精密時間プロトコル) ネットワークの精密時間同期
- Modbus/TCP 産業用イーサネットプロトコルサポート
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLAN、GVRPによる容易なネットワーク計画
- QoS (IEEE 802.1p/1Q) およびTOS/DiffServによるデターミニズムの向上
- 最適な帯域幅使用のためのポートトランキング
- SNMPv3、IEEE 802.1X、HTTPS、SSHによるネットワークのセキュリティ強化
- SNMPv1/v2cによる異なるレベルのネットワーク管理
- 効率的なネットワーク監視およびプロアクティブ能力のためのRMON
- 予期できないネットワークステータスを防止する帯域幅管理
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- オンラインデバッギングのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- IPネットワークにセンサおよびアラームを統合するためのデジタル入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
コンパクトで多能なモジュール設計のMoxaのEDS-611シリーズイーサネットスイッチは、ユーザがファイバーおよびカッパーモジュールを組み合わせて様々なオートメーションネットワークに適合できるソリューションを確立するスイッチソリューションを提供します。EDS-611のモジュールデザインは、最大3ギガビットイーサネットポートおよび8ファーストイーサネットポート、高度なTurbo ChainおよびTurbo Ring (リカバリタイム < 20ms) 技術、RSTP/STP (IEEE 802.1w/D) をインストールすることにより産業イーサネットネットワークの信頼性および可用性を向上することができます。モジュールは、ワイド動作温度-40～75℃をサポートするモデルを提供できます。EDS-611シリーズは、厳しい産業環境に適合できるIEEE1588 PTP、Modbus/TCP、LLDP、DHCP Option 82、SNMPインフォーム、QoS、IGMPスヌーピング、VLAN、IEEE 802.1X、HTTPS、SSH、SNMPv3などの信頼性のあるインテリジェント機能をサポートします。
この製品は、拡張ファーストイーサネットモジュールCM-600シリーズをサポートします。
| テクノロジ | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X)および100Base FX IEEE 802.3ab：1000BaseT(X) IEEE 802.3z：1000BaseX IEEE 802.3x：フロー制御 IEEE 802.1D：Spanning Tree Protocol IEEE 802.1w：Rapid STP IEEE 802.1Q：VLANタギング IEEE 802.1p：Class of Service IEEE 802.1X：認証 IEEE 802.3ad：LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2デバイス、GMRP、GVRP、SNMPv1/v2c/v3、DHCPサーバ/クライアント、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、LLDP、Modbus/TCP、IEEE 1588 PTP、IPv6 |
| MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| 最大VLAN利用数 | 64 |
| VLAN ID範囲 | VID 1～4094 |
| インターフェース | |
| ファーストイーサネット | 2スロット：いかなる4ポートインターフェースモジュールの組合せ可能 10/100BaseT(X)または100BaseFX |
| ギガビットイーサネット | 3 10/100/1000BaseT(X)または100/000BaseSFPスロット |
| アラーム接点 | 1リレイ出力、電流容量1A @ 24VDC |
| デジタル入力 | 1入力同一グランド、しかし電気的にアイソレーション +13～+30V：state 1 -30～+3V：state 0 最大入力電流：8mA |
| システムLED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、G1、G2、G3 |
| モードLED表示 | 10/100M TPポート用、100M ファイバーポート用 |
| 電源 | |
| 入力電圧 | 12/24/48VDC、リダンダントデュアル入力 |
| 入力電流 | 0.31A @ 24V |
| 過電流保護 | 有 |
| 接続 | 1リムーバル5コンタクトおよび1リムーバル6コンタクトターミナルブロック |
| 可逆極性保護 | 有 |
| メカニカル | |
| ケース | IP30プロテクション |
| 重さ | 2260g |
| サイズ | 124.9×151×157.2mm |
| 取付 | DINレールマウンティング、ウォールマウンティング (オプショナルキット) |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 認証 | |
| 安全 | UL508、EN60950-1 |
| EMI | FCC Part 15、EN61000-6-4 |
| EMS | EN61000-6-2 EN61000-4-2 (ESD)、level 2 マルチモード/STコネクタ、他のlevel 3モデル EN61000-4-3 (RS)、level 3 EN61000-4-4 (EFT)、level 3 EN61000-4-5 (Surge)、level 3 EN61000-4-6 (CS)、level 3 EN61000-4-8 EN61000-4-11 EN61000-4-29 |
| 危険地域 | UL/cUL Class I、Division 2、Groups A、B、C、D; ATEX Zone 2、Ex nC IIC |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| マリタイム | DNV、GL、ABS、LR、NKK |
| 鉄道交通 | EN50121-4 |
| MTBF (meantime between failures) | 時間：483,344時間 データベース：Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

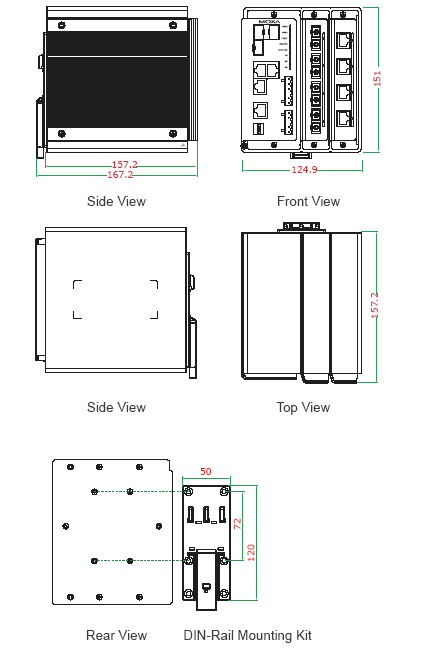

サイズ (単位=mm)
| EDS-611-T | 8+3Gポート コンパクトモジュラーマネージドイーサネットスイッチ |
|---|
