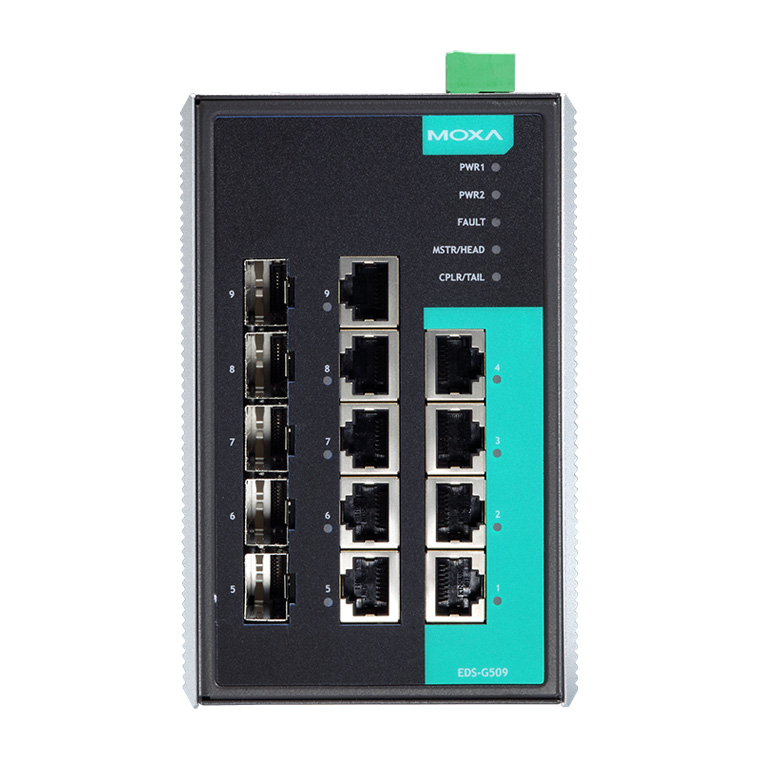

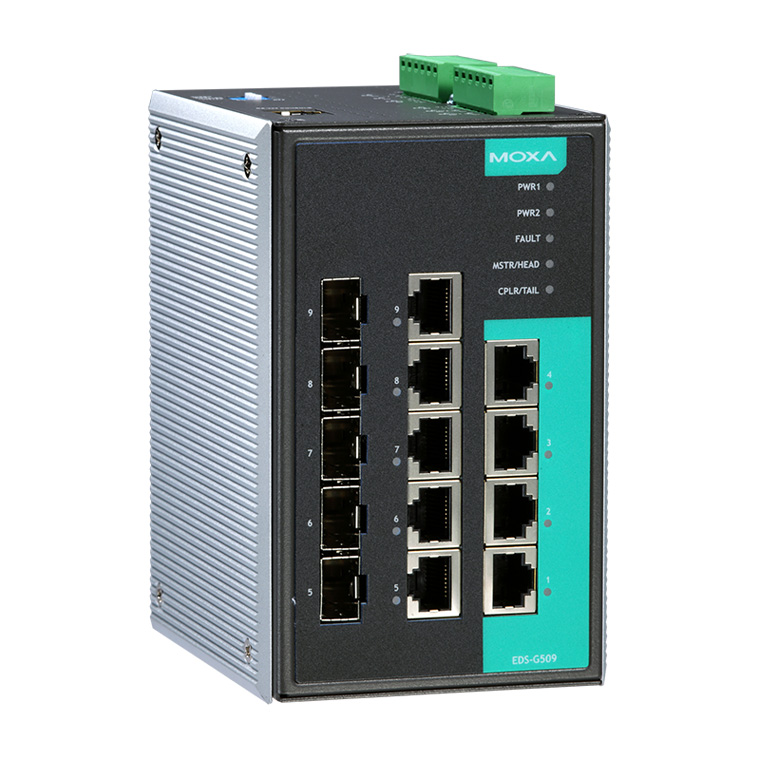

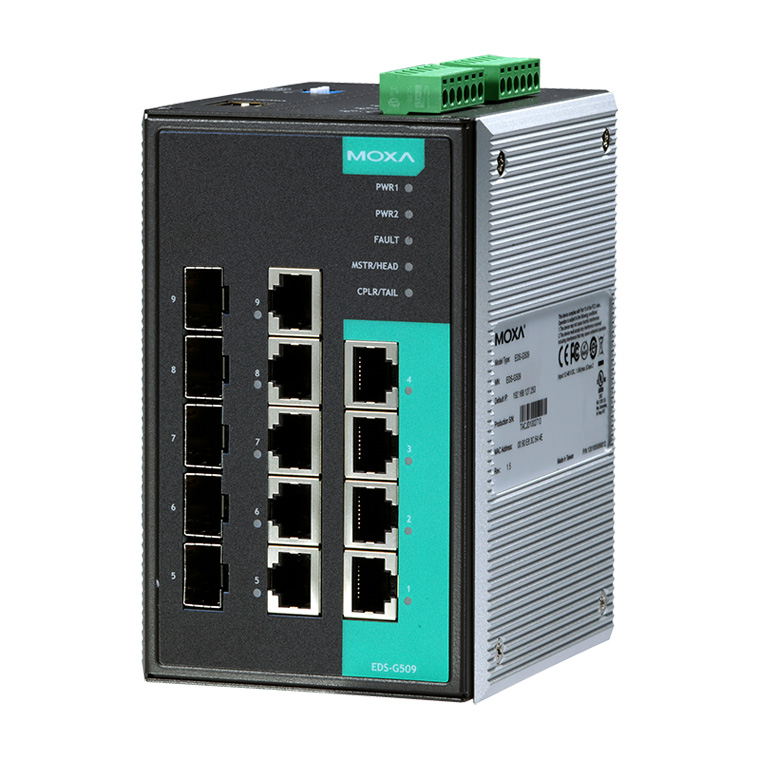

EDS-G509
9ポート フルギガビットマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース (CLI)※
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- IEEE 1588 PTP V2 (精密時間プロトコル) ネットワークの精密時間同期
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP※ および Modbus/TCPプロトコルによるデバイスのマネージメント および 監視のサポート
- 透過なデータ転送のためのEtherNet/IP および PROFINETプロトコルコンバーチブル
- リダンダントギガビットTurbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STP および MSTP※ネッワークリダンダンシ
- IGMPスヌーピング および GMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLAN および GVRPプロトコルによりネットワーク計画が容易
- QoS (IEEE 802.1p/1Q) および TOS/DiffServによるデターミニズムの向上
- 最適な帯域幅使用のためのポートトランキング
- TACACS+※、SNMPv3、IEEE 802.1X、HTTPS および SSHによるネットワークセキュリティの強化
- SNMPv3, IEEE 802.1X, HTTPS, SSHによるネットワークのセキュリティ強化
- RMONによる効率的なネットワークの監視 および プロアクティブな能力
- 予期できないネットワークステータスを防止する帯域幅管理
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- オンラインデバッギングのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- IPネットワークにセンサ および アラームを統合するためのデジタル入力
- ABC-01 (自動バックアップコンフィギュレータ) によるシステムコンフィギュレーションのバックアップ
Q3 2011 予定
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-G509は、9つのギガビットイーサネットポートおよび最高5ファイバーオプティックポートを備え既存のネットワークをギガビットスピードにアップグレードあるいは新しいフルギガビットバックボーン構築に理想的です。ギガビット伝送は、ハイパフォーマンスの帯域幅増大、ネットワークを通して大量のビデオ、音声、データを高速に転送できます。Turbo RingリダンダントイーサネットおよびRSTP/STP (IEEE 802.1w/D) は、システムの信頼性およびネットワークバックボーンの有用性を増大します。このためEDS-G509シリーズは、ビデオによる工程監視、造船、ITS、DCSシステムのような特別な通信を要求するアプリケーションのために設計されその全てはバックボーン構築による利点を受けることができます。
| テクノロジ | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X) and 100Base FX IEEE 802.3ab：1000BaseT(X) IEEE 802.3z：1000BaseSX/LX/LHX/ZX/EZX IEEE 802.3x：フロー制御 IEEE 802.1D：Spanning Tree Protocol IEEE 802.1w：Rapid STP IEEE 802.1Q：VLAN Tagging IEEE 802.1p：Class of Service IEEE 802.1X：認証 IEEE 802.3ad：LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP, IPv6 |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| 最大VLAN数 | 64 |
| VLAN IDレンジ | VID 1～4094 |
| インターフェース | |
| RJ45ポート | 10/100/1000BaseT(X) オートネゴシエーションスピード |
| ファイバーポート | 100/1000BaseSFPスロット |
| コンソール | RS-232C (RJ45コネクタ) |
| LED表示 | PWR1, PWR2, FAULT, 10/100/1000M, MSTR/HEAD, CPLR/TAIL |
| DIPスイッチ | Turbo Ring, Master, Coupler, Reserve |
| アラーム接点 | 2リレー出力、電流容量1A @ 24VDC |
| デジタル入力 | 2入力 (同一グランドしかし電気的にアイソレーション)
|
| 電源 | |
| 入力電圧 | 12/24/48VDC, 24VAC (18 ～ 30VAC), リダンダントデュアル入力 |
| 過電流保護 | 有 |
| 接続 | 2リムーバル6ピンターミナルブロック |
| 極性可逆保護 | 有 |
| メカニカル | |
| ケース | IP30プロテクション |
| ケースの材質 | メタル |
| 重さ | 1510g |
| サイズ | 87.1×135×107mm |
| 取付 | DINレールマウント、ウォールマウント (オプションキット) |
| 環境 | |
| 動作温度 | 0 ～ 60℃ -40 ～ 75℃：Tモデル |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 2 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 |
| 安全 | UL508, EN60950-1 |
| ハザードロケーション | UL/cUL Class I, Division 2, Groups A, B, C, D (申請中) ; ATEX Class I, Zone 2, Ex nC IIC (申請中) |
| 鉄道交通 | EN50121-4 |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| MTBF (MeantTme Between Failures) | 330,000hrs Database：Telcordia (Bellcore), GB |
| マリタイム | DNV, GL, ABS, LR, NK |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| EDS-G509 | 産業用フルギガビットマネージドイーサネットスイッチ 4x 10/100/1000BaseT(X)ポート, 5x 10/100/1000BaseT(X) または 1000BaseSFPスロットコンボポート 動作温度：0～60℃ |
|---|
EDS-G509シリーズ 製品一覧
| EDS-G509 | 9ポート フルギガビットマネージドイーサネットスイッチ |
| EDS-G509-T | 9ポート フルギガビットマネージドイーサネットスイッチ |
