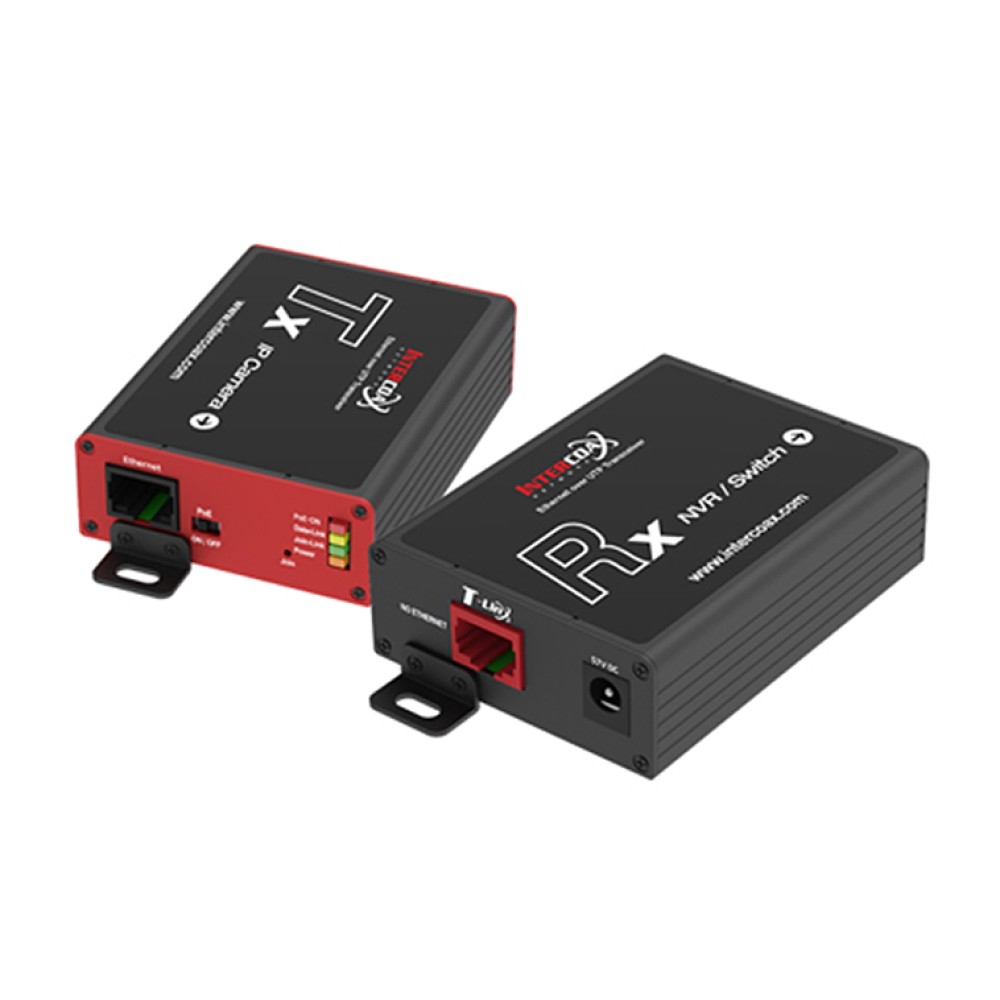

EUP-2601T/R
プレミアム 1ポート Ethernet over UTP トランスミッター/レシーバー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE1901規格による下記のEthernet over UTP通信をサポート
- データ+Power over UTPケーブル (Cat.5e または それ以上)
- データ距離最大1,200m
- PoE距離最大1,200m
- 最大 95Mbpsの帯域幅
- 10/100全2重
- 128bit AESネットワーク暗号化
- マルチ接続 (デイジーチェーン、リング、スター他) サポート
- PoE、PoE+、Extra PoE (最大60W出力)
- LED (データ、電源、Link、PoE)、Plug&Playによる容易な設置
- PoEデバイスのPoEバジェットと消費電力のLED表示
- PSEデバイスからのPoE+入力 (25.5W) のサポート (EUP-2601のみ)
- コンパクト設計
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
EUP-2601は、異なるシチュエーションでUTPケーブルを介してイーサネット信号を最大1,200m および PoEを最大1,200m伝送が可能なハイスピード、長距離イーサネット および PoEエクステンダです。
EUP-2601は、既存のUTPケーブルを使用して設置を容易に実現できるため、既存のアナログシステムからIPベースシステムへ移行する際に費用対効果に優れ、時間削減のソリューションを提供します。
長距離伝送機能により、デバイスはイーサネット規格の100mの距離制限を容易に克服するとともに、光ファイバ設定と比較して構築コストを大幅に削減できます。
| EUP-2601T | EUP-2601R | ||
|---|---|---|---|
| インターフェース | UTP | RJ45-Ethernet over UTP (T-Linx) | |
| イーサネット | RJ45-10/100 BaseT、オートディテクトMDIX | ||
| 伝送レート | 95Mbps 全2重 (PHY：200Mbps) | ||
| 伝送距離 | イーサネット | 最大1,200m (Cat.5e) | |
| PoE (PoC) | 最大1,200m (Cat.5e/56VDC入力/7Wカメラ) | ||
| LED表示 | イーサネット | 1-Data-Link (Yellow) | |
| Data over 2線 | 1-Join-Link (Green) | ||
| 電源 | 1-Power On (Amber) | ||
| PoE出力 | 1-PoE Out (Red) | ||
| 暗号化 | 128-bit AES | ||
| 電源 | 入力 | T-Linx または DC12V～56V | PoEスイッチ または DC48～56V |
| PoE出力 | IEEE802.3af (PoE) IEEE802.3at (PoE+) Extra PoE 最大60W | PoEサポートなし Power over UTPのみ | |
| メカニカル | サイズ | 82.2(L)×61.6(W)×24(H) mm | |
| 重量 | 102g | ||
| 環境 | 動作温度 | -20～60℃ | |
| 保管温度 | -30～80℃ | ||
| 相対湿度 | 10～90% | ||
| コンプライアンス | 認証 | FCC、CE、KC | |
| サージ保護 | IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us) | ||
| オプショナルアクセサリ | 56VDC/1.2A 外部電源 | ||

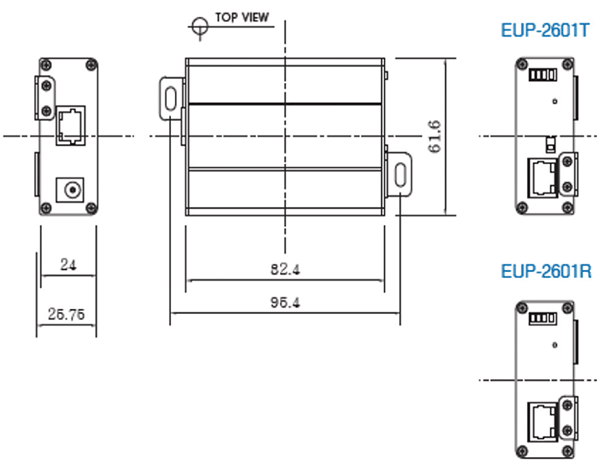

サイズ

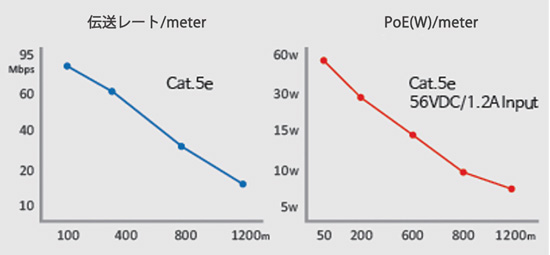

パフォーマンスチャート

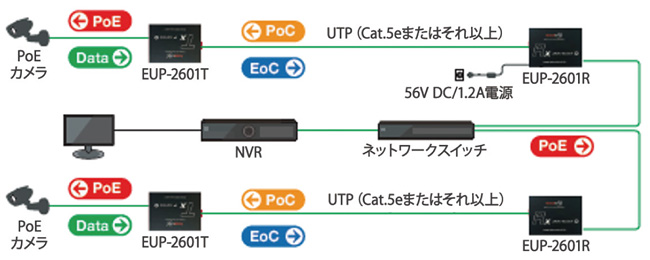

接続構成図
- 伝送距離は、ケーブルの種類と品質、電力の使用および環境条件によって異なります。
- 距離は、Cat.5eケーブルおよび7W IPカメラをベースとしています。
| EUP-2601T | プレミアム 1ポート Ethernet over UTP トランスミッタ |
|---|---|
| EUP-2601R | プレミアム 1ポート Ethernet over UTP レシーバ |
