2L-BU5E050

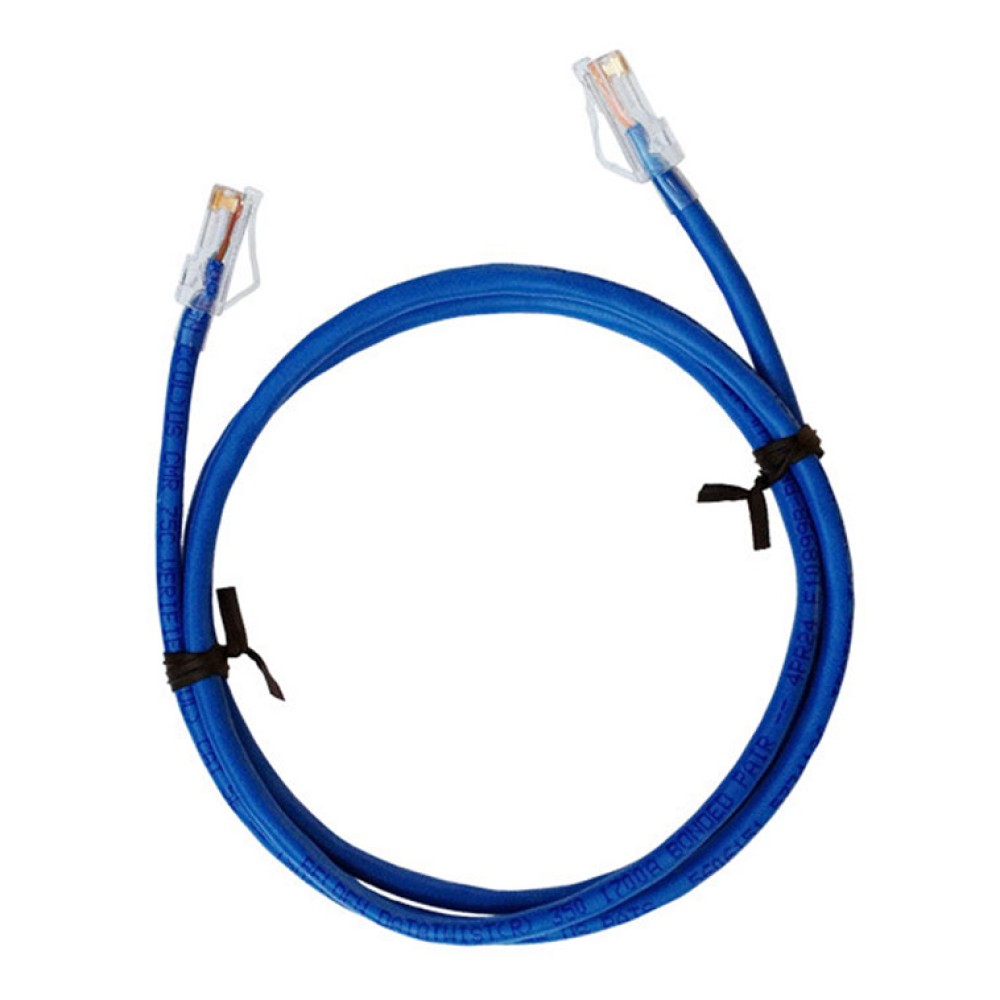

KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- BELDEN社製 Bonded-Pairケーブル 1700Aを使用
- カテゴリー5e ストレートケーブル
- 出荷前全数検品(導通/瞬断/耐圧/絶縁)
100m以上：導通のみ
- RoHS対応
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

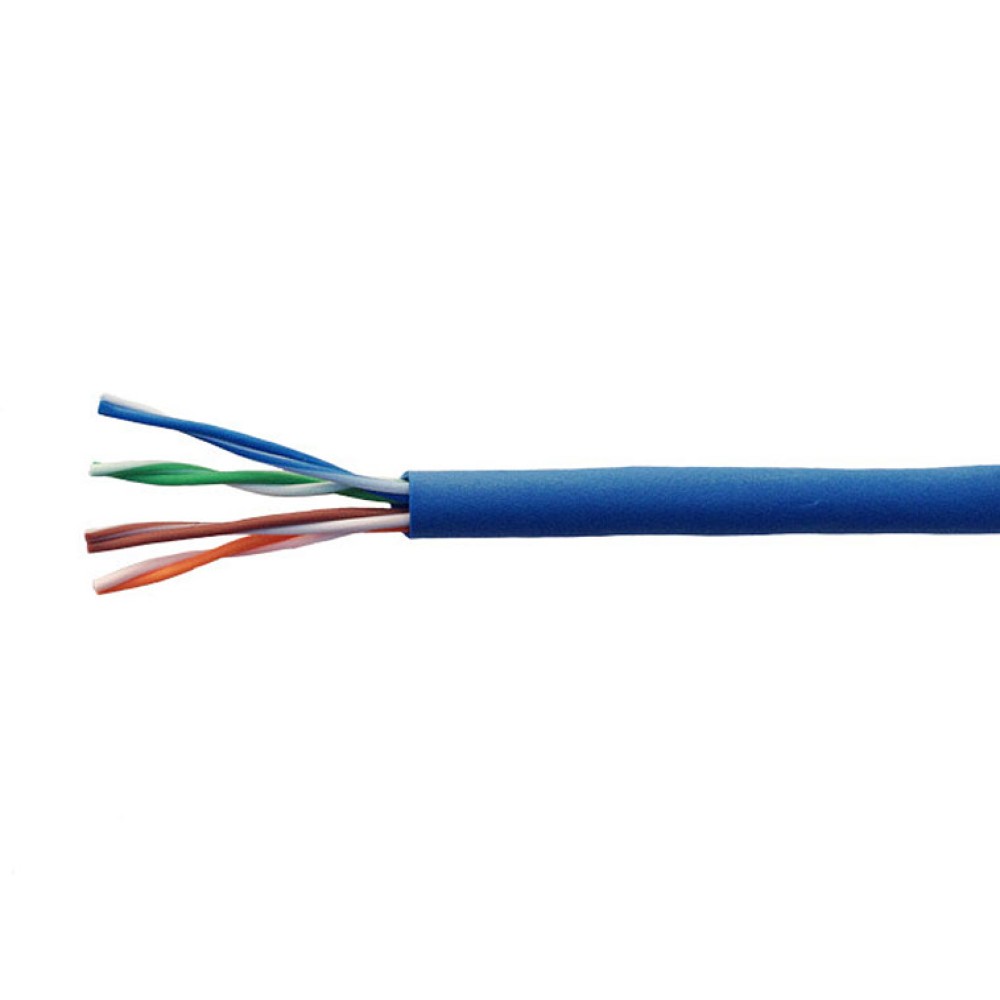

2L-BU5Exxxシリーズ (全12種類)は BELDEN社製 Bonded-Pairケーブル「1700A」を使用したUTPケーブルです。
Bonded-Pairケーブルはペア同士が融着、撚り加工されており、一般的なUTPケーブルに比べ、アナログ信号を転送する際の「滲み」や「ゴースト」に対して効果があります。
KVMスイッチとの接続や、KVMエクステンダー、ビデオエクステンダーなどとの組み合わせに最適です。
2L-BU5Exxxシリーズ Cat5e UTPケーブル特長
- BELDEN製1700A Cat5eケーブルは「Bonded-Pair (ペア線/ボンド融着)」を採用致しております。 (一般的なCat5eケーブルは、ペア線を単純にツイスト化しているだけ)
- 一般的なCat5eケーブルと比較して、大きく2つの特長がございます。
1．リターン・ロス現象対策
一般的なツイストペア線は、ペア線間が崩れることにより、ギャップが生じてきます。その場合、インピーダンスのミスマッチが発生し、中を流れる信号が反射してしまい、本来の進行方向とは逆方向へ向かってしまう現象 (リータン・ロス)が発生します (図1参照)。
本シリーズでは、ペア線の崩れを防止し、リターン・ロス発生を軽減させています (図2参照)。
| Unbonded-Pair | Bonded-Pair |
|---|---|
 |  |
| 図1：ギャップ発生時のリターン・ロス現象 | 図2：Bonded-Pairによる、シグナルの正常化 (インピーダンスミスマッチの解消) |
2．外部ノイズ現象対策
本来、ツイストペア線は、外部からの電子ノイズを相殺するように設計されていますが、ペア線間のギャップが生じてきた際に、外部ノイズを拾ってしまう可能性があります (図3参照)。
本製品はペア線間に融着加工を施すことで、ペア線の崩れを防止し外部ノイズの影響を抑えているのが特長です (図4参照)。
そのため、長距離伝送が必要なKVMエクステンダーやビデオエクステンダーなどで発生しやすい「ゴースト」対策に効果があります。
| Unbonded-Pair | Bonded-Pair |
|---|---|
 |  |
| 図3：ギャップ発生時の外部ノイズ影響 | 図4：Bonded-Pairによる、シグナルの正常化 (対外部ノイズへの耐性強化) |
例）ケーブル折り曲げ時
| Unbonded-Pair | Bonded-Pair |
|---|---|
 |  |
このような現象がケーブル上にて、複数個所で発生した場合、パフォーマンスに深刻な影響を及ぼす可能性がございます。
BELDEN 1700A ケーブルは、解決策として「Bonded-Pair」を開発し、ギャップにより発生するリターン・ロス/外部ノイズ問題を解決致します。
品質を保証する安心の検品体制
信号の転送を担うUTPケーブルは、KVMスイッチやエクステンダーで使用する際、非常に重要な役割を果たします。本製品は出荷前全数検品 (導通/瞬断/耐圧/絶縁)を行いますので、品質面でも安心してお使い頂けます。
| ケーブル長 | 2L-BU5E001：1m 2L-BU5E002：2m 2L-BU5E003：3m 2L-BU5E004：5m 2L-BU5E010：10m 2L-BU5E030：30m 2L-BU5E050：50m 2L-BU5E100：100m 2L-BU5E150：150m 2L-BU5E200：200m 2L-BU5E250：250m 2L-BU5E300：300m |
|---|---|

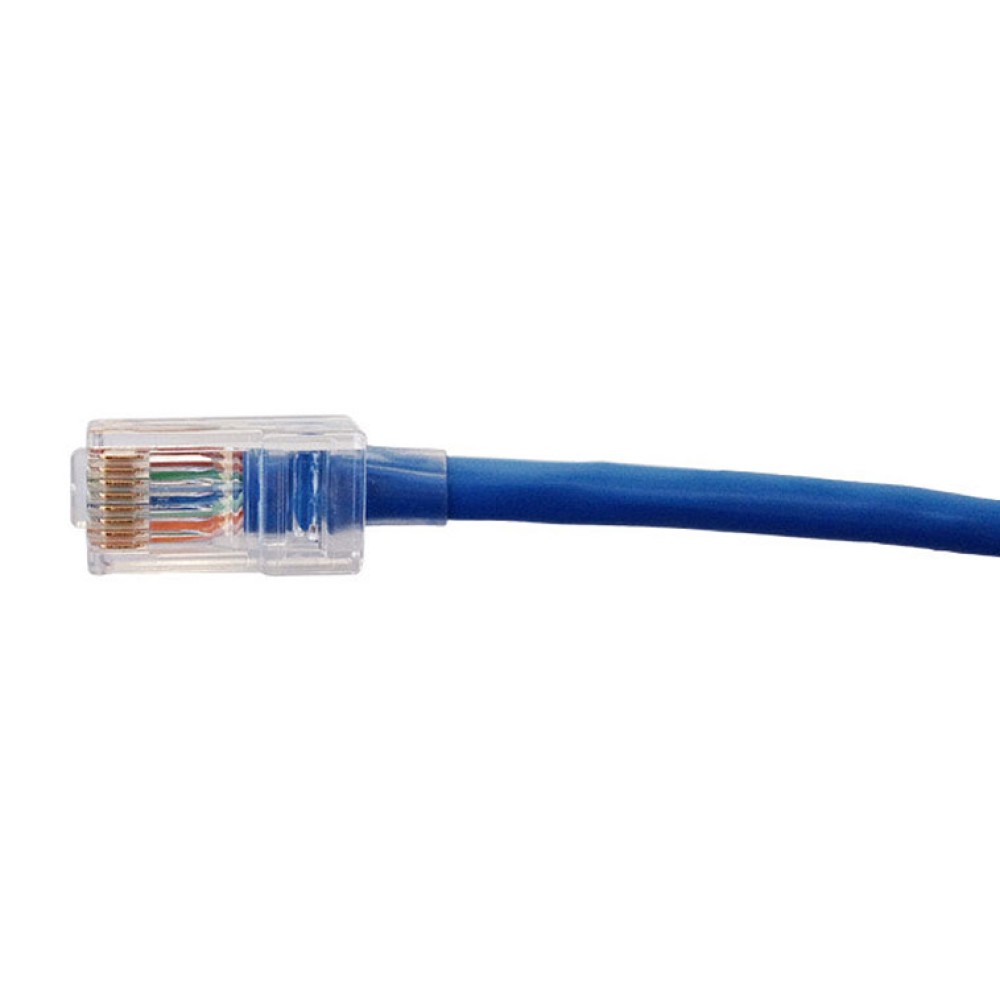

| コネクタ | RJ-45 オス×2 |
| 使用ケーブル | BELDEN 1700A Bonded-Pair Cable |
対応製品一覧
KVMスイッチ
- KH1508A
- KH1508Ai
- KH1516A
- KH1516Ai
- KH2508A
- KH2516A
- KN2116A
- KN2124v
- KN2140v
- KN2132
- KN4116
- KN4124v
- KN4132
- KN4140v
KVMエクステンダー
- CE100
- CE250A
- CE-252
- CE-300
- CE350
- CE370
- CE600
- CE602
- CE700A
- CE750
- CE770
- CE790
- CE790T
- CE790R
- CE800B
- KE0220
KVMモジュール
- KA7120
- KA7130
- KA7140
- KA7170
- KA7175
- KA7176
- KA7230
- KA7240
- KA7520
- KA7570
- KA9120
- KA9130
- KA9140
- KA9170
- KA9520
- KA9570
KVMドロワー
- KL1508AMJJL
- KL1508AMJJS
- KL1508ANJJL
- KL1508ANJJS
- KL1516AMJJL
- KL1516AMJJS
- KL1516ANJJL
- KL1516ANJJS
マトリックスKVM
- KM0032
- KM0532
- KM0932
Videoエクステンダー
- VE022
- VE066
- VE-150
- VE170
- VE170Q
- VE170Q
- VE170RQ
- VE200
- VE200R
- VE300R
- VE300RQ
- VE300T
- VE500R
- VE500RQ
- VE500T
- VE600
- VE600A
- VE800
- VE810
- VE800R
- VB552
Videoスプリッター
- VM0808T
- VS1204T
- VS1208T
- VS1504T
- VS1508T
- VS1804T
- VS1808T
シリアル Over the NET
- SN0108
- SN0116
USBエクステンダー
- UCE60
Detail
| 2L-BU5E050 | KVMスイッチ / エクステンダー専用 Cat5e UTPケーブル (RJ-45コネクタ付) 50m |
|---|
2L-BU5Exxxシリーズ 製品一覧
| 2L-BU5E001 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E002 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E003 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E005 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E010 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E030 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E050 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E100 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E150 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E200 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E250 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
| 2L-BU5E300 | KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクター付) |
